Можно ли скважинный насос использовать в колодце горизонтально

Установка скважинного насоса горизонтально

Для большинства частных домовладений, особенно в сельской местности, колодцы являются наиболее предпочтительным вариантом водоснабжения. Вырыть и обустроить их можно самостоятельно, а для автоматизации прекрасно подойдет доступный по цене и надежный насос «Малыш» или любой из поверхностных агрегатов, если до зеркала воды не больше 8-10 м. В том случае, когда приходится делать водозабор на глубинах 15-25 м, предпочтительнее будут скважинные насосы, которые хоть и дороже, но более эффективные и менее энергозатратные в работе. Правда и в этом, казалось бы, идеальном варианте есть свои подводные камни. Подчас высота водяного столба в колодце не достаточно для классической вертикальной установки такого агрегата. Поэтому и возникает закономерный вопрос: а можно ли устанавливать скважинный насос горизонтально?

Конструктивные особенности

Основным отличием между скважиной и колодцем является, конечно же глубина. В первом случае бурить в поисках воды можно до 60-80 м и более, а вот для установки бетонных кругов разумным пределом считается 15-20м: дальше углубляться опасно, поскольку можно наткнуться на плывун и обсадное кольцо попросту смоет. Вторым сравнительным критерием является диаметр, который у бытовых скважин не превышает 100-140 мм, тогда как у колодцев достигает 1-2 м, следовательно, погружной глубинный насос не классическую, а вытянутую цилиндрическую форму. Его примерную конструкцию можно увидеть на иллюстрации внизу.

Анализируя модели от разных производителей можно прийти к выводу что соотношение между внешним диаметром корпуса насоса и его высотой (длиной) может достигать 1:10…1:20. То есть при окружности 76 мм габарит составит около 800…1500 мм. Для нормальной эксплуатации его нужно погрузить в воду на глубину не менее 1 м, но при этом до дна скважины должно оставаться на менее 0,5…1 м. Это необходимый момент, позволяющий избежать подсоса вместе с водой песка и прочих твердых примесей. Сложив эти цифры воедино получится, что высота водяного столба в колодце должна быть не менее 3-4 м для вертикальной установки скважинного насоса. На практике же она часто не превышает 1-2 м.

Схема устройства скважинного насоса

Так можно или нет?

Проблема допустимости горизонтальной установки глубинных насосов скорее ментальная, нежели реальная. Человек, анализируя немного систему, но не вникая особо в конструкцию может подумать, что раз скважина бурится строго вертикально и насос в ней также располагается, значит в любом другом положении он функционировать не будет. В то же время любой компактный циркуляционный насос СО или ГВС/ХВС монтируется в любом положении. А если не полениться и заглянуть в инструкцию к агрегатам, например, к SP Grundfos или Pedrollo 6SR36, то там прямым текстом указывается противоположное и даже соответствующие схемы имеются.

Как можно видеть, при горизонтальной установке, насосы фиксируются к дну резервуара при помощи стационарных скоб. В случае с колодцем так поступить не получится, поскольку дно у него песчаное. Поэтому крепление осуществляется на двух тросах.

Единственным ограничением является наличие специального охлаждающего кожуха. Его главной задачей является обеспечение оптимального протока воды вокруг корпуса электродвигателя – не менее 0,08-0,15 м/с. В узкой скважине это условие выполняется естественным образом, а вот в колодце его нужно обеспечить принудительно.

Кроме того, кожух позволяет решить еще несколько важных задач:

  • Борьба с отложениями. Если вода в колодце по какой-то причине насыщена солями и минералами, они неизбежно приведут к образованию твердых отложений на стенках корпуса насоса. Благодаря кожуху в этой области образуется стойкий турбулентный поток, который не дает примесям оседать и скапливаться;
  • Борьба с застоем воды. При работе насоса уровень воды в колодце может меняться, что приведет к насыщению ее кислородом и выпадению твердых отложений, в первую очередь, на базе железа. Кожух обеспечивает оптимальный температурный режим, при котором окислительные реакции не протекают (либо они менее интенсивные).

Следует отметить, что все эти рекомендации соответствуют моделям насосов, у которых электродвигатель находится в нижней части. В противном случае, он располагается внутри водяной рубашки и требуемый для его охлаждения проток формируется автоматически.

Выводы

Вопрос о возможности работы скважинных насосов в горизонтальном положении возникает при необходимости их установки в колодцах глубиной более 10-15 м. Второй предпосылкой должна быть незначительная высота водяного столба, не позволяющая монтаж в вертикальной плоскости. Каких-то серьезных ограничений по этому поводу нет, а у большинства ведущих производителей даже существуют разработанные схемы и аксессуары к ним.

И все же, при таком положении для обеспечения нормальной, бесперебойной работы насоса придется соблюсти две обязательные рекомендации:

  • Наличие охлаждающего кожуха для обеспечения достаточной скорости протока вокруг электродвигателя;
  • Двухточечная фиксация с использованием комбинации тросов.
Читайте также:  Можно ли использовать просроченную косметику для волос

Источник

Применение в колодце скважинного насоса

Любое решение должно как-то аргументироваться. Обобщающий ответ на поставленный вопрос по использованию скважинного насоса в колодце звучит коротко – можно. Но насколько это целесообразно, если имеются альтернативные и более дешевые варианты?

Чтобы лучше понять дальнейшее, стоит уточнить. Большой разницы между насосами для колодцев и скважин нет, а потому их деление на группы весьма условно. Все они классифицируются по типу, конструктивному исполнению, мощности и ряду иных схожих (и по численным значениям также) характеристикам. Словом, все одинаково.

Пример скважинных насосов

Но есть и принципиальные отличия, связанные с некоторыми особенностями скважинных (глубинных) насосов. Они и определяют целесообразность их использования в колодцах.

Плюсы

  • Высокая производительность. Даже если колодец и не глубокий, но магистраль водопровода имеет сложную схему, большую протяженность – весомое преимущество. К примеру, не придется думать о включении в систему повысительного насоса для создания требуемого напора.
  • Небольшие габариты. Скважинные перекачивающие устройства по размерам меньше погружных приборов для колодцев. Насколько это существенно, решать пользователю.
  • Бесшумность работы. Именно наличие посторонних звуков при включении поверхностного насоса на многих действует раздражающе.

Самые популярные товары раздела :

Джилекс "Водомет" проф 40/50

Джилекс «Водомет» проф 40/50

Джилекс "Водомет" проф 40/75

Джилекс «Водомет» проф 40/75

Джилекс "Водомет" проф 55/35

Джилекс «Водомет» проф 55/35

Джилекс "Водомет" проф 55/50

Джилекс «Водомет» проф 55/50

Минусы

  • Способ охлаждения. Оно производится перекачиваемой жидкостью. Для колодцев с низким дебитом, небольшим уровнем воды – не лучший вариант. Возможны периодические остановки насоса из-за срабатывания поплавкового выключателя, защищающего от «сухого хода».

    • В паспорте скважинного прибора указываются данные по минимальной скорости перекачиваемой жидкости; это обязательно учитывается при выборе. Одно из главных ограничений, так как диаметр шахты колодца по определению намного больше сечения ствола скважины.

  • Сложность обслуживания. Для проведения ТО/ремонта насос придется вытаскивать на поверхность. И если в летне-осенний период времени понадобится сравнительно немного, то зимой это создаст ряд проблем.
  • Высокая цена. Скважинные (глубинные) насосы стоят дороже поверхностных моделей. К тому же и монтаж сопряжен с определенными расходами. Их установка в неглубоких колодцах (до 8 м) является экономически неоправданной.

Примечание. Немаловажный момент – тип насоса. Скважинные приборы бывают центробежными (наиболее распространенное инженерное решение), вихревыми, винтовыми (как разновидность – шнековыми). Каждая группа изделий характеризуется спецификой эксплуатации. В расчет принимаются степень очистки жидкости, величина вибрации, максимальный столб, особенности электрической схемы, способ забора воды (верхний/нижний/средний) и ряд других показателей. То есть необходима экспертная оценка всех факторов.

Вывод

Использовать в колодце скважинный насос в принципе можно. Но целесообразно лишь в отдельных случаях, так как он стоит дороже. Чтобы деньги не были израсходованы впустую, при выборе модели следует ориентироваться на параметры источника (глубина, скорость наполнения, качество жидкости и ряд других), схему системы водоснабжения. То есть профессионально оценить все плюсы/минусы такого решения. А потому по данному вопросу лучше посоветоваться со специалистом. Рекомендации разного рода «знатоков» в данном случае вряд ли уместны.

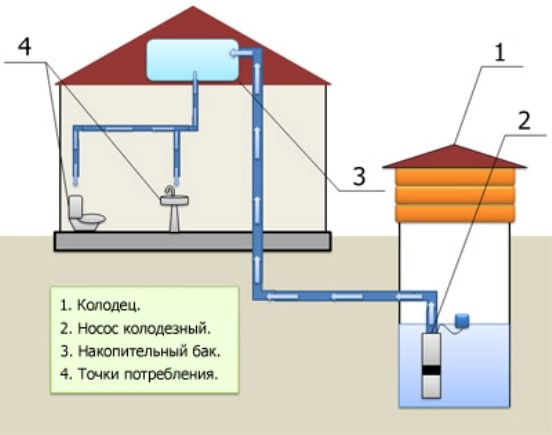

Пример скважинного насоса в колодце

Приобрести насос для своего колодца можно не выходя из дома, в интернет-магазине alfatep.ru. На круглосуточном сайте представлены перекачивающие устройства от ведущих производителей. Приборы отличаются размерами, характеристиками, возможностями и стоимостью – сортамент внушительный. В случае оставления заявки на приобретение сотрудники администрации быстро свяжутся с покупателем для уточнения нюансов доставки изделия по адресу; она реализуется в короткие сроки, без задержек. При необходимости получения профессиональной консультации по вопросу выбора насоса следует позвонить на контактный номер компании 8 (495) 109 00 95, и ее специалисты подберут его оптимальную модель для конкретной схемы водоснабжения.

  • 18.09.2017

    Дровяные камины или электрокамины: как правильно создать уют в доме

  • Как выбрать счётчик газа?

    15.09.2017

Похожие статьи:

Самые популярные статьи

Источник

Как Установить Глубинный насос Горизонтально в Колодец ? Fontan.org.ua

Водоснабжение в загородных районах – одна из первостепенных задач дачников, жителей сельских районов. Поэтому скважины, колодцы самый оптимальный вариант получения питьевой воды. Если таковых на участке нет, можно заказать бурение у специальных компаний, а вот если есть – это уже полдела для создания автономной системы. Но, ручное доставание ведром воду, не самый простой процесс добычи воды. И тут на помощь приходят специальные глубинные насосы разного калибра. Если на объекте до основания водного зеркала не более 10 метров, тогда можно воспользоваться таким насосом, например, как «Малыш» или же любой другой моделью поверхностного насоса. Они дешевые, доступные, простые в использовании, монтаже, хранении. А если же расстояние до 25 метров, тогда без скважинного типа не обойтись. Несмотря на то, что скважинные модели дороже, зато они энергозберегательнее, производительнее, функциональней, эффективнее. Но, тут возникает закономерный вопрос: а если водяной столб быстро не восполняется, не хватает высоты для вертикального размещения насоса? Можно ли его установить горизонтально? Иногда в голову не приходит такой вопрос многим, потому что ими руководит стереотип, сетевой маркетинг, другие уловки, по типу: «вам нужен новый насос, купите его у нас».

Читайте также:  Можно ли использовать в солярии

Особенности конструкции скважинного насоса

Давайте разбираться в деталях. Чем отличается скважина от колодца? Правильно, глубиной. Скважину можно бурить до 100 метров. В том случае, как колодец с обсадными кольцами на более чем 20 метров опускать опасно. Все потому, что можно наткнуться на плывун, последнее кольцо может смыть течением. Да и смысла делать слишком глубокие колодцы нет. Во вторых: обращаем внимание на диаметр конструкции. Обычно, бытовые скважины не превышают в диаметре 150 мм, в то время, как колодцы могут достигать от 1 до 2 метров в диаметре. Теперь плавно переходим к конструкции насоса, который имеет цилиндрическую форму (иллюстрация прилагается).

Если проанализировать соотношение высоты и диаметра скважинного насоса от разных производителей, можно прийти к таким вычислениям: от 1:10 до 1:20. Например: при диаметре 76 мм длина модели достигает 700-1500 мм. Если углубиться в расчёты, тогда при такой длине изделия, воды в скважине нужно чтобы было не меньше 4-х метров. Как минимум 1 метр над агрегатом, не меньше 1 метра под ним, до дна. Все для того, чтобы песочные элементы, другие примеси не попадали в конструкцию во время работы, выводя его из строя, нанося вред внутренним деталям, соединениям. Теперь, что же делать тем, у кого водяной столб в источнике 1-2 метра? Таких большинство и бывает, что принимают решение бурить другую скважину, хотя такие манипуляции могут доходить до десятка с немалыми затратами финансового плана. А желаемой глубины так и не добиться.

Устанавливаем горизонтально или нет?

Такой вопрос, априори, даже не возникает у многих. Все из-за того, что каждый владелец скважины думает о самом процессе ее бурения. Тоест, если она вертикальная, значит и агрегат строго в вертикальном положении должен размещаться, потому что в другом положении он не будет работать. Тут даже не нужна консультация специалиста, ведь в инструкциях к агрегатам, таких марок, например, как насосы Optima, указанно два варианта установки (две схемы в подробностях). Просто стоит внимательно читать, анализировать. Процесс ничем не отличается от классического, просто способы крепления иначе предоставлены.

Крепятся в горизонтальном положении насосы с помощью скоб к стенкам из твердых материалов или  тросов, если дно песчаное. Единственное ограничение, это присутствие  кожуха охлаждения. В скважине охлаждение – процесс стандартный, а вот в колодце, стоит создать искусственный. Поэтому кожух решает еще следующие задачи:

  1. Невозможность формирования отложений. Такой процесс будет присутствовать в воде с высоким содержанием солей и минеральных включений. А вот кожух создает постоянный мощный турбулентный поток вокруг агрегата, не давая откладываться примесям на стенках изделия, разгоняя их.
  2. Предотвращая застой питьевой воды. Если длительное время не набирать воду, может образоваться осадок на базе воздействия кислорода на железо и выпадать в осадок, придавая жидкости неприятный запах, привкус и оттенок. А вот кожух создает оптимальную температуру, что предотвращает такой застойный процесс.
  3. Данные рекомендации и особенности относятся к моделям, у которых насос установлен в нижней части. Потому что у других экземпляров, где мотор в средней части, охлаждение на автоматическом режиме создает постоянный поток воды, через всю конструкцию.

Итог

Задаются вопросом о горизонтальной установке те, у кого водяной столб в скважине 1-2 метра и других вариантов не предусмотрено. Как выяснили, такое размещение тоже реально, просто. Для тех, кто задается такой целью, в нашем магазине есть специальные приспособления для монтажа и крепления в горизонтальном положении скважинного насоса. А также есть подробные схемы к каждому насосу.

Несмотря на вышеизложенную информацию, многим ее покажется мало. Особенно, если с такой задачей столкнуться впервые, и вы не являетесь профессионалом в данной области. Поэтому вы можете в любое удобное для вас время воспользоваться бесплатной консультацией наших опытных менеджеров.  Они не просто объяснят, а также опишут разные марки, модели скважинных насосов, которые возможно установить горизонтально. Опишут все преимущества, особенности. Предоставят градацию по ценовой политике каждого экземпляра, его мощность, производительность относительно индивидуальных запросов.

Если хотите самостоятельно разобраться или изучить инструкцию, не вопрос. Информация по каждой единице указанная на сайте с обозначением цены, гарантии, функциональных возможностей. Также можем выслать инструкцию, нужно просто обратиться в телефонном режиме или через он-лайн форму.

  • Специалисты нашего магазина готовы ответить на все вопросы.

От: 2019-02-18 16:52:23

Источник

«Водолей» горизонтально?

  1. Регистрация:
    09.07.09
    Сообщения:

    217

    Благодарности:
    560

    denisoff11166

    Живу здесь

    Регистрация:
    09.07.09
    Сообщения:
    217
    Благодарности:
    560
    Адрес:

    Москва

    Здравствуйте, форумчане! Просветите, пожалуйста, можно ли «Водолей» расположить в колодце горизонтально? Ну, чтобы на 40 см от дна, как в инструкции, и чтобы он не вылезал из воды если уровень не очень большой (кольца полтора). Чем это чревато для насоса? Техническую сторону вопроса крепления я решу.

  2. Регистрация:
    30.11.10
    Сообщения:

    10

    Благодарности:
    25

    Oleg77727

    Участник

    Регистрация:
    30.11.10
    Сообщения:
    10
    Благодарности:
    25
    Адрес:

    Винница

    А какая разница?
    Хоть горизонтально, хоть вверх ногами.
    Просто большинству удобней подавать воду прямо вверх и без изгибов.
    Лишь бы постоянно был в воде, не зарылся в грунт и не вышел на воздух.
    Насос вибрационный, с одной стороны воду засасывает, в другую выплевывает.

    Был случай, оборвался подвес, меня не было, насос устроил «очистку» от мула, я его еле вытянул потом, он на полметра вкопался вглубь, но не остановился и как ни странно, остался «жив».

  3. Регистрация:
    24.03.09
    Сообщения:

    41.672

    Благодарности:
    32.124

    Андрей 203

    Администратор

    Регистрация:
    24.03.09
    Сообщения:
    41.672
    Благодарности:
    32.124
    Адрес:

    Уфа

    Если Водолей центробежный, то тоже можно горизонтально. Только для того, чтобы он не всасывал механические примеси со дна и хорошо охлаждался, его нужно закрепить в направляющей трубе из металла или пластика на 1/3 больше диаметра самого насоса. Закрепив в этой трубе насос с помощью так называемых дистанционаторов. Используя в качестве последних хомуты для крепления пластиковых труб большого диаметра, например канализационных.

  4. Регистрация:
    09.07.09
    Сообщения:

    217

    Благодарности:
    560

    denisoff11166

    Живу здесь

    Регистрация:
    09.07.09
    Сообщения:
    217
    Благодарности:
    560
    Адрес:

    Москва

    Водолей НВП 0,32-32, написано — винтовой. Для воды, с большим количеством песка.

  5. Регистрация:
    12.10.10
    Сообщения:

    15.725

    Благодарности:
    5.971

    ВэллИ


    Помощник модератора

    Регистрация:
    12.10.10
    Сообщения:
    15.725
    Благодарности:
    5.971
    Адрес:

    Россия, Московская область, Химки

    denisoff11166.

    Давно хотел спросить: Винтовой-что значит, вихревик что-ли?

  6. Регистрация:
    09.07.09
    Сообщения:

    217

    Благодарности:
    560

    denisoff11166

    Живу здесь

    Регистрация:
    09.07.09
    Сообщения:
    217
    Благодарности:
    560
    Адрес:

    Москва

    Да сам не знаю.

    Вот, ещё про него:
    Насос винтовой погружной бытовой НВП предназначен для подачи воды в бытовых условиях из скважины с внутренним диаметром 100 мм и более и может использоваться также для подачи воды из шахтных колодцев, резервуаров, а так же открытых водоемов для полива садов и огородов.
    Винтовая конструкция механизма насоса позволяет использовать его в более загрязненной воде, чем центробежные насосы.

  7. Регистрация:
    08.07.08
    Сообщения:

    11.471

    Благодарности:
    14.198

    Protasevich

    консультирую помаленьку

    Регистрация:
    08.07.08
    Сообщения:
    11.471
    Благодарности:
    14.198
    Адрес:

    Орел

    Типа «винт Архимеда», или как в мясорубке.

    В вихревых крыльчатка с множеством небольших лопастей.

  8. Регистрация:
    09.10.09
    Сообщения:

    503

    Благодарности:
    163

    Stvol

    Живу здесь

    Регистрация:
    09.10.09
    Сообщения:
    503
    Благодарности:
    163
    Адрес:

    Москва

    Похож на винт мясорубки, но полости в шнеках неглубокие и вершины сильно сглажены. Больше наружным сечением смахивает на канат. И такой винт крутится в резиновой (резина хорошего качества и стойкая к абразивному истиранию) оболочке. Кстати, в новом насосном узле винт проворачивается туговато в отличие от рабочих колёс вихревого. Имхо, благодаря этому пять «очков» способен в водопровод давить.

  9. Регистрация:
    09.07.09
    Сообщения:

    217

    Благодарности:
    560

    denisoff11166

    Живу здесь

    Регистрация:
    09.07.09
    Сообщения:
    217
    Благодарности:
    560
    Адрес:

    Москва

    Ну, судя по внутреннему устройству, ему, видимо, по барабану в каком положении работать.

  10. Регистрация:
    12.01.10
    Сообщения:

    1.044

    Благодарности:
    140

    stanislav-e88a

    슈퍼맨

    Регистрация:
    12.01.10
    Сообщения:
    1.044
    Благодарности:
    140
    Адрес:

    Москва

    Я думаю проблем быть не должно, главное сделать так, чтобы он не засасывал песок со дна.
    А чтобы он не вылезал из воды — в любом случае надо сделать датчик уровня.

  11. Регистрация:
    20.06.13
    Сообщения:

    5

    Благодарности:
    1

    Vlados82

    Участник

    Регистрация:
    20.06.13
    Сообщения:
    5
    Благодарности:
    1
    Адрес:

    Украина, Черкассы

    А я вот установил погружной центробежный водолей 0,5 — 50У горизонтально. С одной стороны зацепил страховочную верёвку за хомут 90мм, которым обхватил насос, а с другой за сами уши насоса.
    И хотел купить трубу канализации 160мм и а нём раскрепить, но не сделал. Колодец 30м, глубина воды 0,9-1,0м. Так и подвесил просто. Колодец криво выкопан, последние кольца ушли в сторону. Поэтому, если правильно рассмотрел, насос одной стороной (дном, если рассматривать его вертикально) близко к стенке кольца. На расстоянии 30м почти ничего не видно, опускал лампу при погружении насоса.
    Попробовал включать насос вручную в розетку. При включении всё нормально, а при выключении идёт какой-то удар в колодце. Обратный клапан установлен сразу после колена из насоса в стоит вертикально. Может обратный клапан при выключении толкать насос и ударять его в стенку?
    Если бы делал заново, сделал бы конструкцию и поставил бы на дно колодца, а насос поднял на 50см на дном. Был бы закреплён жёстко.

  12. Регистрация:
    24.03.09
    Сообщения:

    41.672

    Благодарности:
    32.124

    Андрей 203

    Администратор

    Регистрация:
    24.03.09
    Сообщения:
    41.672
    Благодарности:
    32.124
    Адрес:

    Уфа

    Так надо купить и сделать. Труба нужна не только для защиты от проникновения механических примесей в закачиваемой воде, но и для создания охлаждающего насоса потока жидкости, а так он у вас должным образом не охлаждается. Опять же труба будет предохранять насос от ударов об стенки колодца, он ведь всё равно будет дергаться при выключении.
