Можно ли использовать дрель в качестве фрезера

Не обязательно покупать фрезер заводского изготовления, если появилась необходимость в таком устройстве, ведь он стоит немалых денег. Его можно сделать своими руками из бытовой дрели и самых простых материалов.

Понадобится

Чтобы трансформировать дрель в вертикальный фрезер, до начала работ заготовим следующие материалы и изделия:

• трубу круглую;
• полосу и пластину стальную;
• фундаментные или анкерные болты;
• четыре гайки;
• электродрель;
• три стопорных болта;
• фрезу по дереву.

Для изготовления оснастки и ее сборки нам потребуется: дисковая пила, токарный и сверлильный станки, болгарка, напильники разные, расточка с двумя резцами, метчик с воротком, сварка, штангенциркуль и др.

Процесс изготовления фрезера на основе дрели

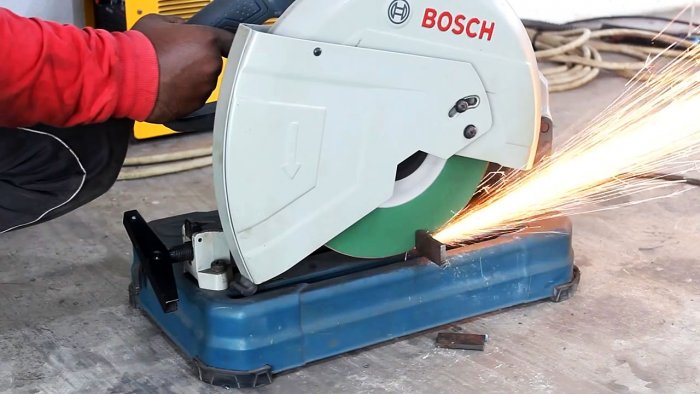

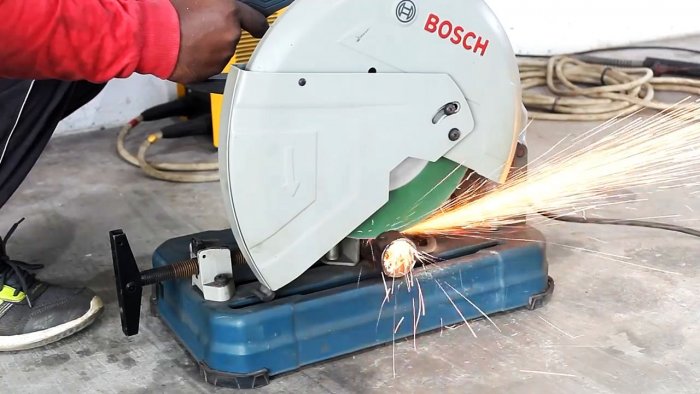

Отрезаем маятниковой пилой от стальной трубы кольцо необходимой ширины.

На токарном станке торцуем концы, удаляем заусенцы и сглаживаем кромки. С помощью расточной головки получаем нужный размер внутреннего диаметра.

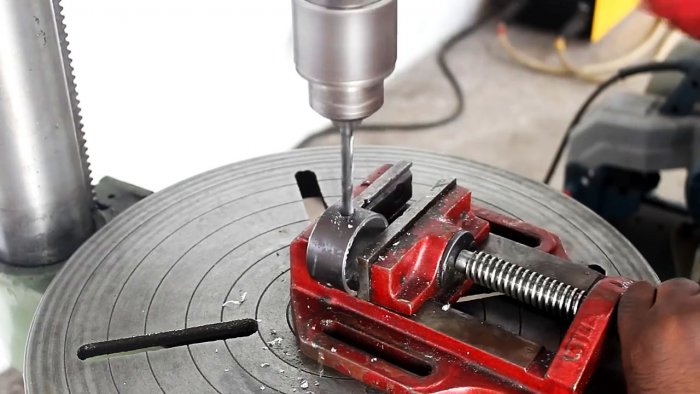

Выполняем на сверлильном станке по центру боковой поверхности кольца три радиальных отверстия, отстоящих друг от друга на 120 градусов.

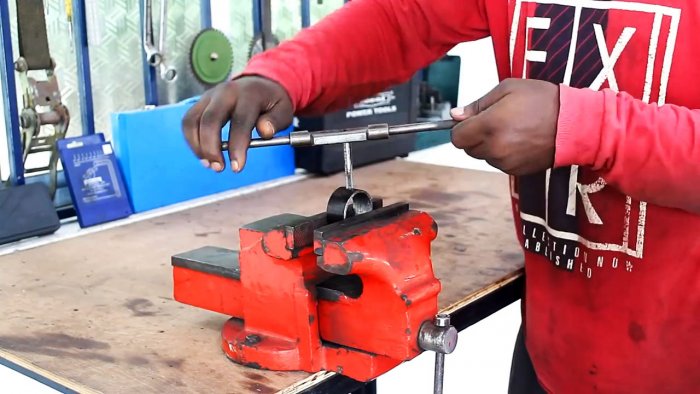

Зажимаем кольцо в тиски и круглым напильником удаляем заусенцы с отверстий. Затем в них нарезаем резьбу, используя метчик и вороток.

Отрезаем маятниковой пилой два одинаковых фрагмента от металлической полосы.

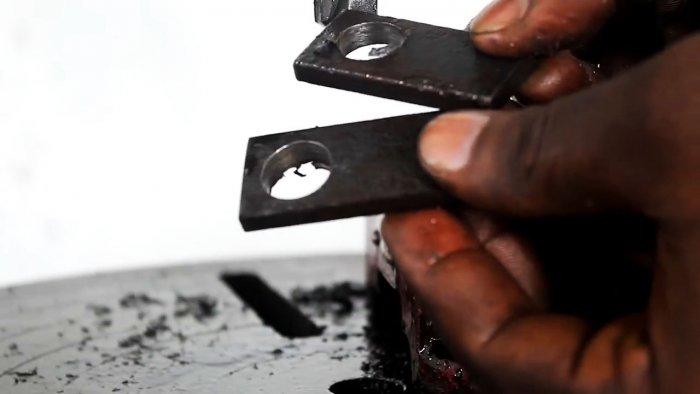

Выполняем в них с одного конца отверстия на сверлильном станке, используя сперва малое, а потом большое сверло.

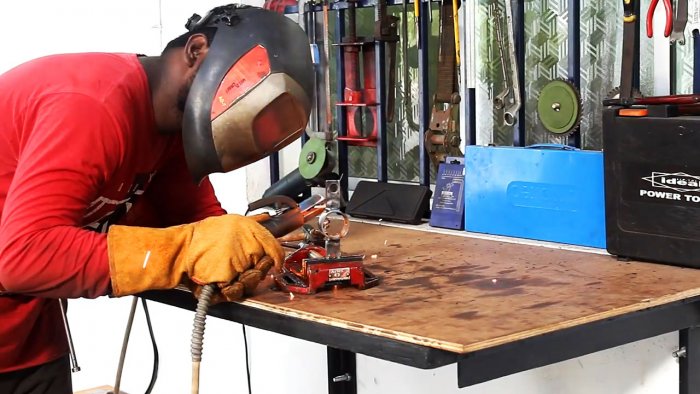

Привариваем полоски отверстиями наружу к нижней части боковой поверхности кольца в диаметрально противоположных направлениях.

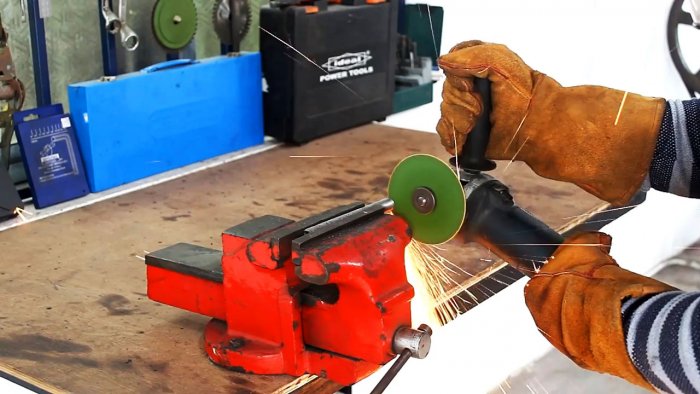

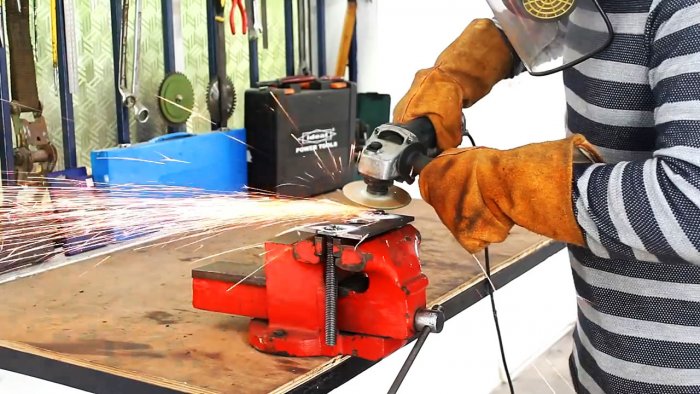

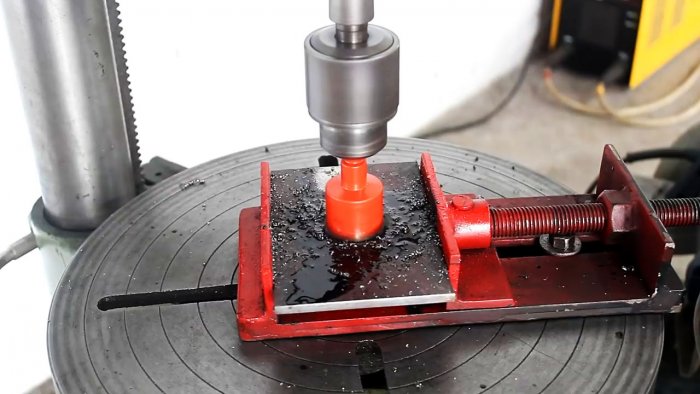

Отделяем болгаркой с отрезным диском от стальной пластины часть с заданной шириной, длиной и толщиной. Удалив заусенцы, и скруглив кромки, в центре пластины выполняем на сверлильном станке корончатым сверлом сквозное отверстие.

Затем спиральным сверлом требуемого диаметра, выполняем еще два сквозных отверстия, расположенных по длинной оси симметрии пластины ближе к ее краям.

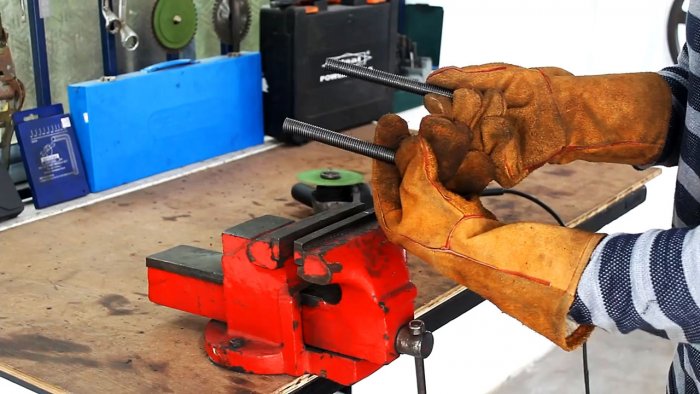

Отрезаем от длинных болтов (шпилек) по разметке части с головками, которые нам больше не понадобятся.

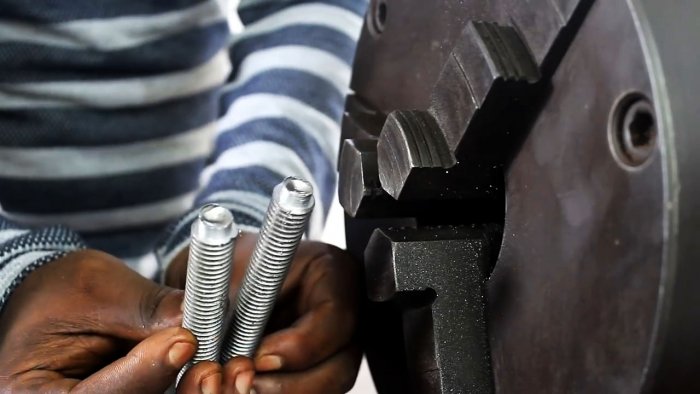

Оставшиеся резьбовые стержни торцуем на токарном станке и, с одной стороны, протачиваем под заданную длину и диаметр.

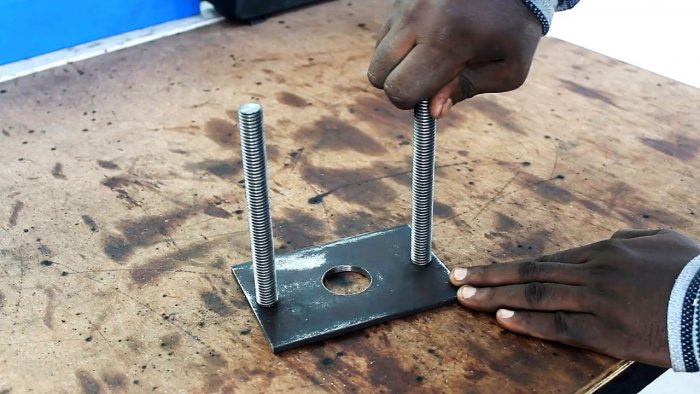

Устанавливаем стержни проточками в отверстия в пластине и с обратной стороны с помощью электродуговой сварки завариваем. Места сварки тщательно обрабатываем болгаркой с отрезным диском.

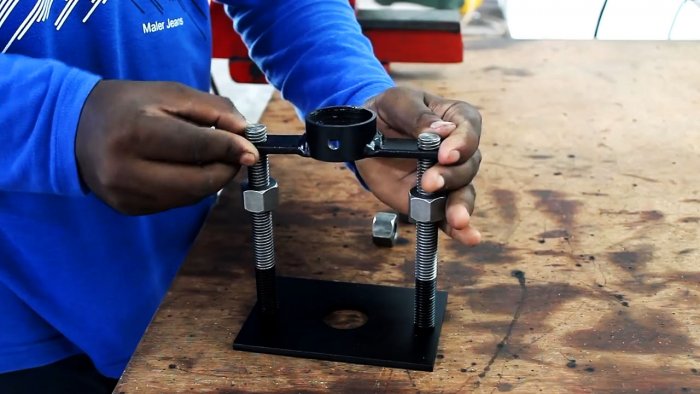

На стержни-стойки наворачиваем по одной гайке, затем ставим кольцо с приваренными пластинами, используя отверстия в них. Сверху закручиваем еще по одной гайке.

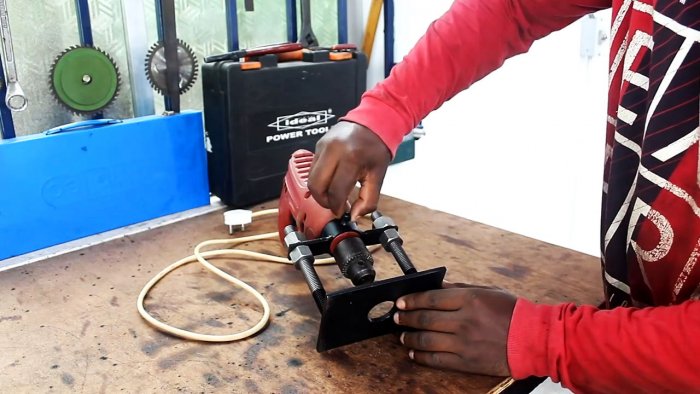

В кольцо сверху вставляем дрель, пока она не сядет цилиндрическим пояском на корпусе в кольцо. Фиксируем дрель тремя болтами, вкручиваемых в отверстия на боковой поверхности кольца.

Вставляем в патрон дрели фрезу по дереву и зажимаем ее там. Затем, опуская или поднимая нижние гайки на стержнях-стойках, выставляем требуемый вылет фрезы и затягиваем верхние гайки.

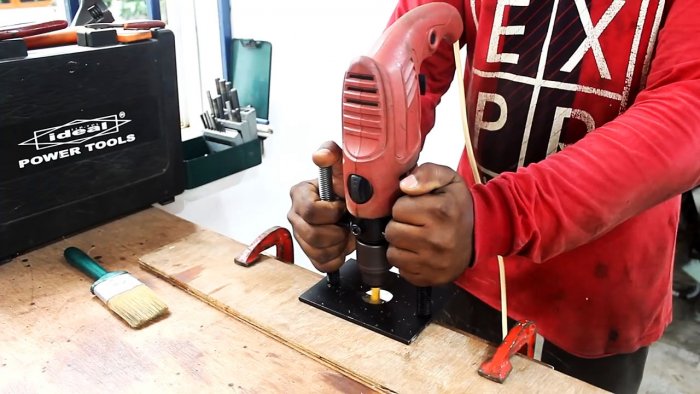

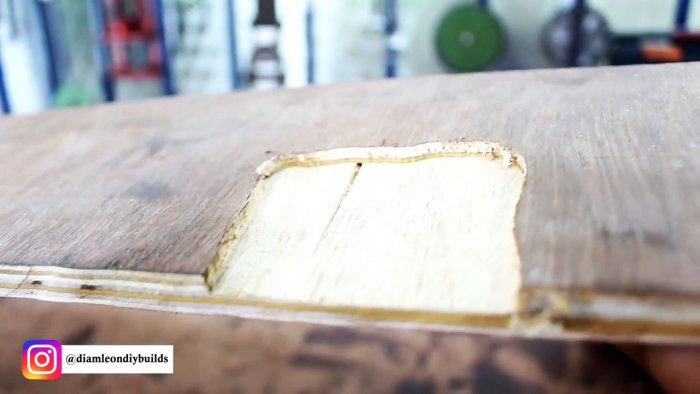

Для проверки фрезера в работе включаем дрель, беремся руками за стержни в районе гаек, ставим его основанием на поверхность обрабатываемой детали и подводим фрезу к ее торцу. Слегка прижимая вниз, перемещаем фрезер в нужную сторону. При этом согласуем величину подачи с оборотами фрезы.

Смотрите видео

Часто возникают ситуации, когда нужно сделать паз, аккуратно подравнять край доски или изготовить деталь сложной формы. Обычно такую работу выполняют при помощи фрезера. В хорошо оборудованной мастерской под рукой есть любой инструмент и все необходимые станки.

Но как быть, если, к примеру вместо мастерской гараж, а в наличии только дрель. Можно решить вопрос в ближайшем магазине электроинструмента. Но, как обычно, всё упирается либо в финансы, либо в тот факт, что инструмент для фрезеровки необходим только на время, а потом просто будет пылиться на полке. Как известно, из любой ситуации есть выход, а конкретно из этой — фрезер своими руками из дрели.

Дрель выступает в качестве привода. В патрон зажимают режущий инструмент (фрезу или сверло) и производят обработку. При этом корпус электродрели крепится на каком-либо основании или механизме, обеспечивающем необходимое расположение режущей части относительно заготовки или детали.

Принцип действия аналогичен заводским вариантам фрезеров. Конструкция механической части также схожа или полностью повторяет элементы устройства не кустарного производства. Исключением являются детали крепления дрели. Кроме того, конструкция механизма зависит от материала изготовления.

Фрезеровальное устройство может быть простым и содержать минимум деталей и узлов, но при необходимости ничего не мешает «расширить» возможности электродрели, соорудив достаточно сложную конструкцию. Всё зависит от собственных возможностей и требований к функционалу самодельного инструмента.

Сделать фрезер своими руками из дрели можно, используя любые подручные материалы. Основное требование: конструкция должна быть прочной, наличие люфтов и перекосов не допускается, электродрель должна быть надёжно закреплена.

Для изготовления деталей можно использовать:

• ДСП или многослойную фанеру толщиной от 12 мм;

• обрезки доски подходящей толщины;

• деревянные бруски.

Также возможно использование других материалов. К примеру, можно использовать металл. Неплохая идея — основание, сделанное из толстого оргстекла или акрила. Сквозь такой материал будет видна обрабатываемая поверхность.

Детали соединяют при помощи саморезов. Для надёжности все неподвижные соединения можно проклеить любым подходящим клеем (столярным, ПВА и прочим).

Для крепления подвижных узлов могут понадобиться болты или шпильки диаметром 6 – 8 мм. К ним будут нужны гайки, как обычные, так и барашковые. Для некоторых соединений могут потребоваться шайбы. Возможно использование мебельной фурнитуры: направляющие механизмы, различный крепёж и так далее.

В быту часто используют вертикальный ручной фрезер. Он имеет наиболее простую для повторения конструкцию. Достаточно изготовить стойку с креплением для электродрели, и устройство для выполнения простых операций готов. Пример такого самодельного агрегата на фото ниже.

Процесс изготовления подобного основания достаточно прост:

• Первая деталь, с которой лучше начать — основание (подошва). Необходимо вырезать заготовку круглой или овальной формы.

• Далее проделывают отверстие для фрезы. Оно должно иметь смещение относительно центра детали с учётом толщины боковой стойки.

• В зависимости от габаритов электродрели изготавливают стойку необходимого размера и крепят её к основанию саморезами или мебельными конфирматами.

• Жёсткость крепления обеспечивает распорка (косынка). Внутренние стороны этой детали должны иметь угол строго 90о.

• Следующий элемент — крепление для дрели. Можно использовать хомут для труб, как на фото или изготовить зажим из дерева или фанеры и закрепить его с помощью саморезов.

• В качестве дополнительной фиксации над дрелью устанавливают упор.

Такой вариант подойдёт для выполнения черновой работы или послужит временной альтернативой полноценному инструменту. Для выполнения более точных операций придётся разработать конструкцию посложнее.

Ничего не мешает снабдить свою «самоделку» регулировкой вылета фрезы или возможностью менять угол наклона. Не исключено использование дрели в настольном фрезерном станке. Для этого электродрель устанавливают вертикально под рабочей поверхностью.

Сделать фрезер своими руками из дрели — задача не самая трудная. Сложности проявляются в использовании такого устройства. Стоит учитывать, что электроинструмент не рассчитан на такой способ применения и работа с ним будет иметь некоторые особенности и даже недостатки.

Первое, что необходимо учесть — скорость вращения. Двигатель фрезерного станка может иметь до 20 000 оборотов в минуту. У электродрели этот показатель находится в районе 3 000. Отсюда следует, что придётся ограничиться использованием фрез, предназначенных для работы на низких оборотах, а регулятор скорости вращения должен находиться в максимальном положении.

Аналогичная ситуация с мощностью. Двигатель простой электродрели потребляет около 500 – 600 Вт. Мощность фрезера составляет 1 – 2 кВт. Это означает, что самодельный фрезерный станок справится с обработкой не слишком твёрдых материалов (дерево, фанера, пластик).

Точность обработки фрезой также не идеальна. В конструкции заводского фрезера отсутствуют шестерни или редукторы. В электродрелях для передачи вращения от двигателя к патрону используют зубчатую передачу. Из-за этого возможно наличие люфтов, а следовательно, может иметь место биение и вибрация, что будет негативно отражаться на качестве работы.

Видео: Фрезер из дрели Bosch

Простая конструкция, скорее всего, не будет предусматривать регулировку глубины реза. Выставить фрезу или сверло можно, зажав хвостовик в патроне на необходимой высоте.

Также не стоит забывать о технике безопасности. Патрон — не самый идеальный вариант крепления фрезы. На высоких оборотах под действием вибрации плохо затянутый патрон может раскрутиться.

Кнопка включения самодельного фрезера будет расположена в неудобном месте. Следует надёжно удерживать устройство руками во время работы.

Конечно, недостатков у самодельного фрезера из дрели хватает, но есть и положительные стороны. Попробуйте просверлить обычным фрезером стену. Теоретически это возможно, но удобнее сделать это электродрелью. Для этого достаточно извлечь её из крепления и применить по назначению.

Как своими руками сделать ручной фрезер из дрели + инструкция, видео, чертежи

Во время проведения ремонтных работ и при обустройстве дома или квартиры иногда требуется вырезать паз или красиво заточить торец доски. Ради этого вовсе не стоит покупать дорогостоящий электрический инструмент. Вы можете сделать из дрели ручной фрезер своими руками.

Принцип действия и передачи крутящего момента на шпиндель у устройство будет идентичным. Будет достаточно сделать для дрели фрезеровочный стол, и можно будет использовать прибор в качестве ручного фрезера. Варианты для фиксации корпуса инструмента могут быть самыми разными, но главное, чтобы не было люфтов и перекосов.

Обратите внимание, в качестве ручного фрезера ни в коем случае нельзя применять ударную дрель.

Общие сведения

Инструменты и приспособления

Фрезер вертикального типа в отличие от стандартной дрели имеет плоское основание, а именно подошву, на которой он будет стоять и двигаться по обрабатываемому столу или детали. Корпус будет зафиксирован и начинает двигаться вертикально по направляющим. Для того, чтобы изготовить самодельный фрезер на основе дрели, требуется сделать стойку и прикрепить на нее электрическую дрель.

Кроме того, при изготовлении простейшей конструкции могут потребоваться следующие материалы:

• Лист фанеры, толщина которого от 1.2 до 1.5  см.
• Металлический хомут.
• Саморезы.
• Болты и гайки М6.

Фанеру при желании вы сможете заменить на ламинат или ДСП аналогичной толщины. Фрезе из электрической дрели будет куда удобнее для проведения работ, если подошва, то есть база, будет выполнена из органического стекла с толщиной от 1 до 1.2 см. В таком случае будет прекрасно видно рабочую зону, а также разметку на доске. Хомут из металла и фитинги стоит использовать самые простые, как для водопроводных труб.

Размер стоит подбирать по диаметру корпуса дрели, чуть выше патрона. Скрепите фрезерный станок по древесине винтами, диаметр которых 0.5 см и длина 2 см. Саморезы такого размера очень часто используются для того, чтобы делать поделки из древесины. Ими можно крепить кронштейны, полки и крючки. Часто после ремонта остаются винты, и заменить их можно будет на саморезы, диаметр которых 0.55 см и длина 1.8 и 2.2 см.

Для того, чтобы изготовить из электрической дрели фрезеровальный станок по древесине, вам нужно следующее:

• Гаечный ключ.
• Электрическая дрель.
• Сверла на 0.4 и 0.8 см.
• Перьевое или корончатое сверло.
• Электрический лобзик.
• Шуруповерт.

Как правило, в домашней мастерской или гараже можно легко найти все нужные инструменты, а шуруповерт можно будет поменять на крестовую отвертку, лобзик на ручную ножовку по древесине.

Фрезерная конструкция на основе обычной дрели

С учетом мощности и числа оборотов, вы сможете сделать лишь легкий фрезе из электрической дрели. Для высококачественной обработки древесины и досок рабочий инструмент обязательно стоит зафиксировать на столе, а обрабатываемую деталь переместить. Конструкция с верхним расположением инструментов даст возможность делать детали со сложной конфигурацией. Каждый домашний мастер придумывает собственную конструкцию, и все они отличаются креплениями, а также размещением электрической дрели.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Станочная конструкция для создания ручного фрезера на основе дрели своими руками будет состоять из основных трех деталей, которые вырезаны из фанеры:

• Стойка.
• Подошва.
• Косынка.

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Ручной фрезер из дрели можно сделать иначе. Недостатком обычного станка является невозможность сделать глухие шпоночные пазы, а также выборки. Инструмент сможет входить в доску лишь со стороны торца. Небольшое по размеру дополнение даст возможность дрели в полной мере заменить вертикальный легкий фрезер.  Тут потребуется сделать длиннее подошву, нежели обычно. К ней прикрутите массивную доску с закрепленным в вертикальном положении П-образным профилем – это пару штук, направляющие. На планке с одной стороны должны быть установлена дрель, а с другой будут прикручены пару реек, которые будут заведены в металлические профили. Внизу в подошве установите винт, который будет играть роль упора при перемещении корпуса электрической дрели вниз.

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

Достоинства и недостатки ручного фрезера

Основным преимуществом такого станка для фрезеровки электрической дрелью является то, что не требуется для выполнения единичных операций приобретать дорогостоящий фрезер. На сделанном своими руками приспособлении вы сможете с легкостью проделать несколько пазов, а еще обработать край полки. В электрической дрели сверло вставляют в патрон, а при работе на сделанном своими руками фрезере потребуется использовать фрезу для дрели.

В магазинах есть невероятно большой выбор:

• Дисковые.
• Цилиндрические.
• Фигурные.
• Концевые.
• Угловые.
• Торцевые.

Все они оснащены хвостовиком и легко прикрепляются к патрону. Заменить инструмент можно быстро. А вот недостатком патрона является то, что он способен открутиться при проведении работ, а особенно при наличии большой вибрации инструментов. Потребуется постоянно проверять и затягивать элементы крепления. Перед тем, как сделать ручной фрезер из дрели своими руками, потребуется определиться с объемом работ. Самодельные фрезеры подойдут для выполнения домашних работ по ремонту, а также отдельных операций по обработке деталей из древесины. Фрезеровать при помощи дрели на протяжении длительного времени с большими нагрузками не получится.

Основным недостатком такого устройства будет малое число оборотов. Во время сверления резание будет происходить по малой площади.

При этом чистота не так важна, потому что древесина будет перерабатываться в стружку. На сверлильном инструменте максимальное число вращение может быть 3 000 оборотов в 1 минуту. В то же время у самого легкого настоящего фрезера минимальное значение будет 4 000 оборотов в 1 минуту. Любой специалист знает, что чистота обработки будет зависеть от того, как быстро вращается инструмент. Чем больше вращений фрезы, тем красивее кромки и торцы шпонки. После обработки на станке, который сделан своими руками, обработанные места потребуется тщательно ошкуривать.

Электрический двигатель на инструменте для сверления куда слабее, чем фрезерный. Он рассчитан не на длительное использование, а долго работать на предельной скорости у него не выйдет. При фрезеровании дрелью ее постоянно потребуется отключать, чтобы она могла остыть.
